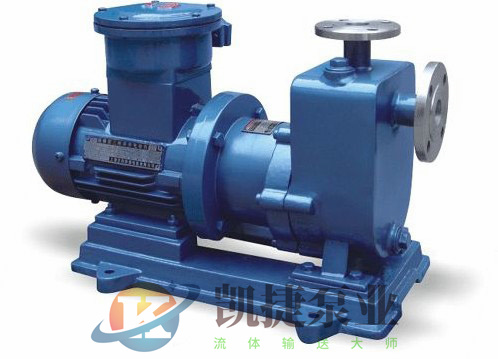

ZCQ型自吸式磁力泵

 一、ZCQ型系列磁力式自吸泵产品概述

    ZCQ型自吸磁力传动离心泵（简称ZCQ型系列磁力式自吸泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想．

二、ZCQ型系列磁力式自吸泵工作原理：

    ZCQ型系列磁力式自吸泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。

三、ZCQ型系列磁力式自吸泵的主要性能参数：

    流量：3-50m3/h

    扬程：12-50m

    电机功率：0.37-15kW

    使用温度：≤80℃(根据用户需求可定制达到≤200℃)

    材质:1Cr18Ni9Ti (可定制304.316.316L材质)

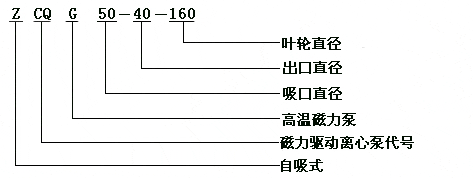

四、ZCQ型系列磁力式自吸泵型号意义：

五、ZCQ型系列磁力式自吸泵性能参数表

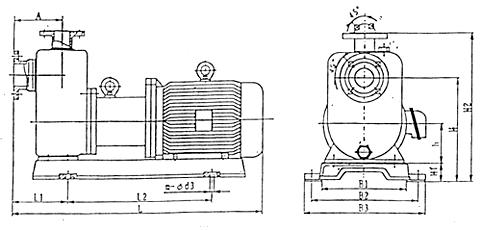

六、ZCQ型系列磁力式自吸泵安装尺寸图




七、ZCQ型系列磁力式自吸泵尺寸表

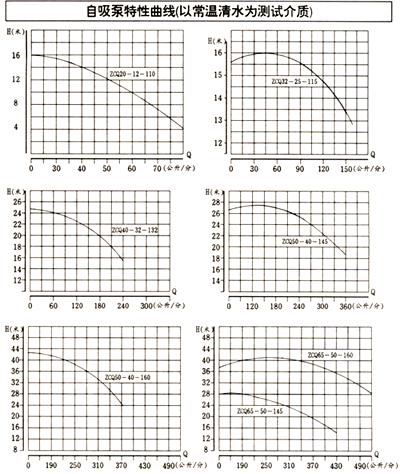

八、ZCQ型系列磁力式自吸泵性能曲线图

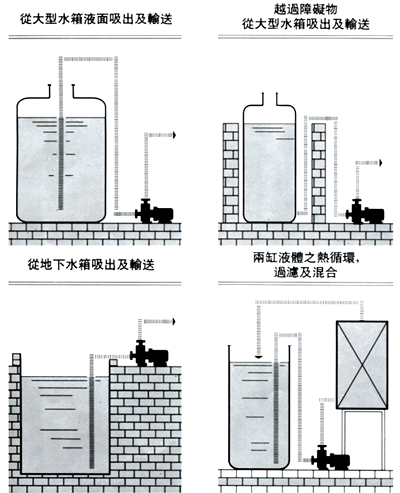

九、ZCQ型系列磁力式自吸泵装置实例


ZCQ型自吸式磁力泵订购需知：

一、如您需要订购ZCQ型自吸式磁力泵;需确定：
    1、ZCQ型自吸式磁力泵;流量、扬程、自吸高度
     2、ZCQ型自吸式磁力泵配套功率、WQ不锈钢磁力泵;工作电压
     3、ZCQ型自吸式磁力泵;进出口径
     4、ZCQ型自吸式磁力泵;过流介质 以便我们技术人员为您准确选择。

二、若已由设计单位已选好ZCQ型自吸式磁力泵;产品型号，则直接根据所选型号与安徽凯捷泵业科技有限公司销售部订购。(联系方式见网站底部)

三、若在ZCQ型自吸式磁力泵;选型过程中存在疑问，欢迎联系我们的在线客服，为您提供满意的服务(联系方式见网站底部)
